設計事務所が作製する図面をご存知でしょうか？ここでは設計事務所の業務の一つである設計図作製について紹介します。
下段図面は一軒の木造２階建て住宅（約１２５m2）の建築に際し作製したものです。（伊豆高原の別荘）図面はいくつかの作業段階に応じて作製されます。 |
第１段階 企画提案図 「コントロールキーを押しながら＋キー」（ｍａｃはコントロールキーを押しながら＋キー）で画面全体が拡大します
|

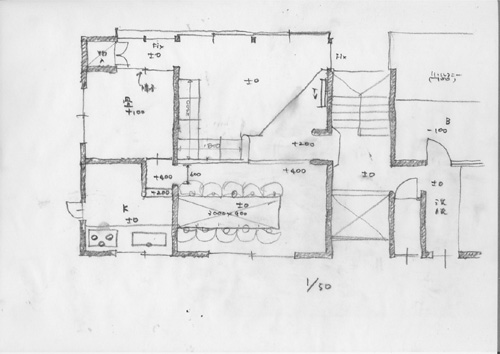

建て主さんとお会いし、敷地調査を行ったうえで、ご相談や要望、さまざまな条件をもとに構想を練ります。企画提案図には打ち立てたコンセプトに添って描かれたラフな構想をあらわします。
企画図は構想やコンセプトなどの設計意図を最もシンプルに表し、いくつかの設計段階のなかで最も重要な部分です。
設計者は与条件に添って計画をまとめますが、敷地に落とし込まれた案を見て打ち合わせすると、あらためて必要な要件やさほど重要ではなかったものに気づくことがあります。
企画図は住まい像や暮らしのイメージを整理してゆくため検討を重ね案を練る作業です。提案図は作り込んだものではなく、気軽にご意見頂けます。

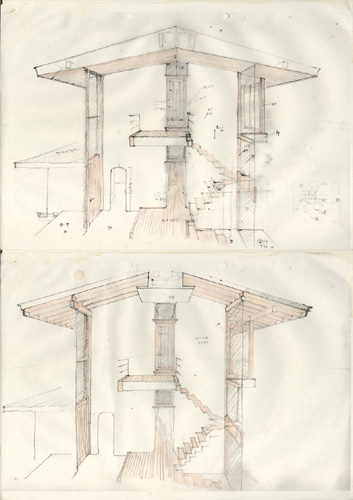

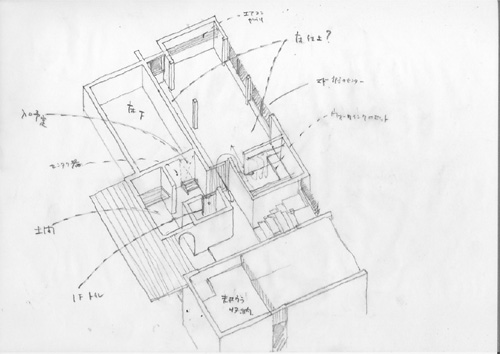

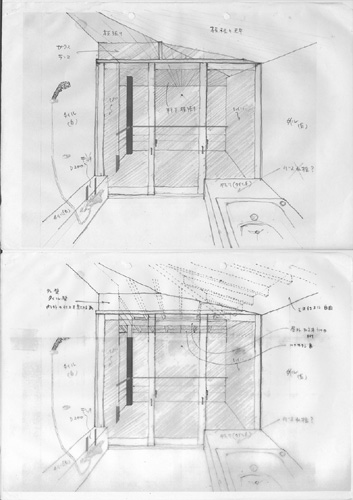

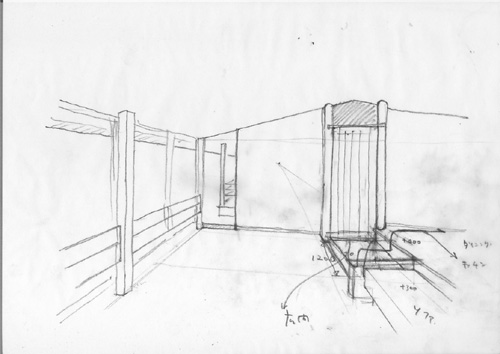

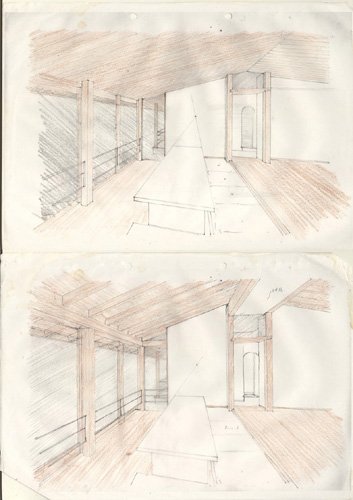

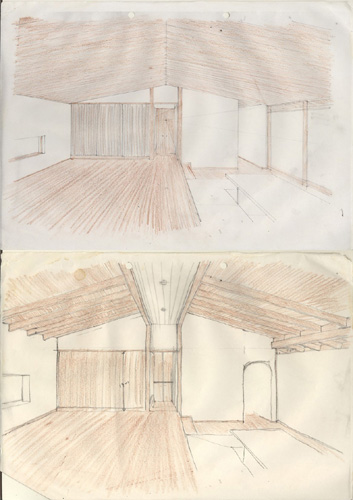

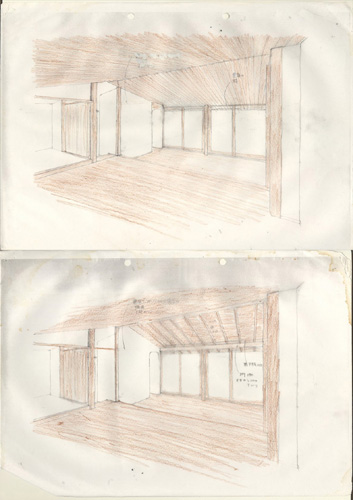

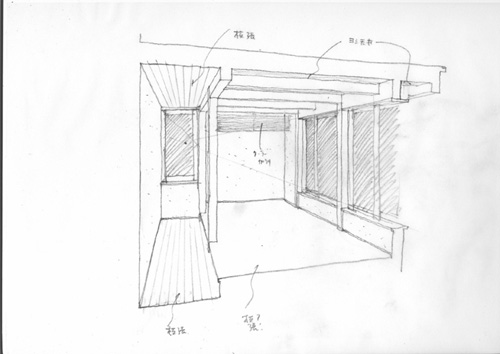

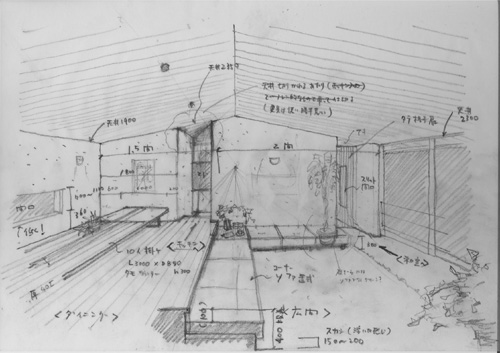

打ち合わせに応じて代替案や見直し案を検討し、スケッチパースやラフな模型をつくりながらイメージをまとめていきます。
|
|

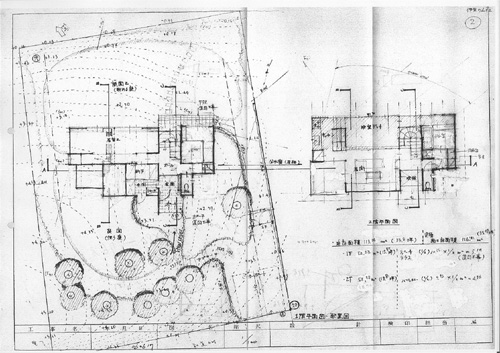

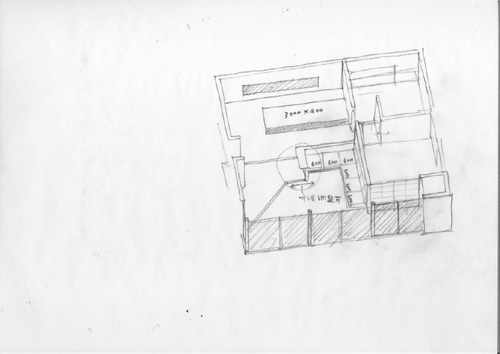

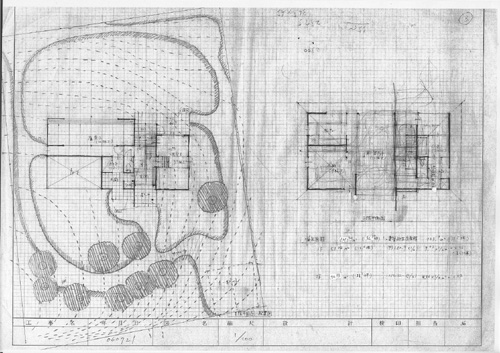

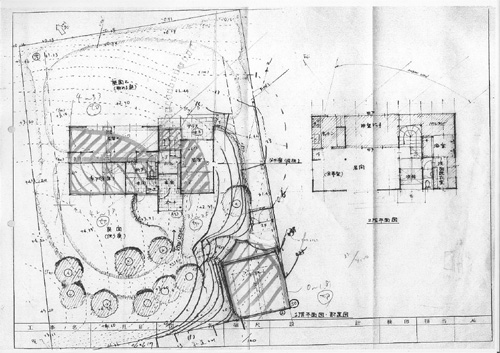

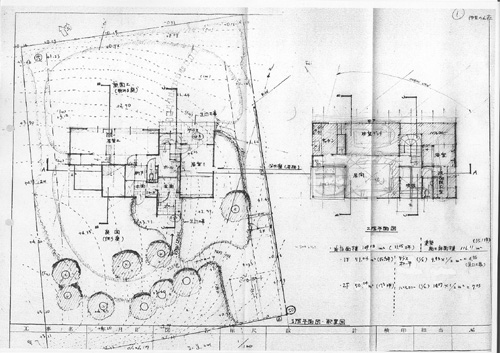

提案１（平面） |

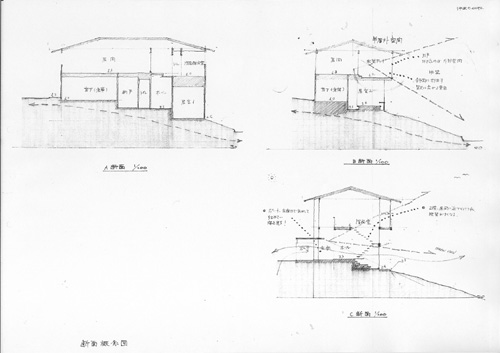

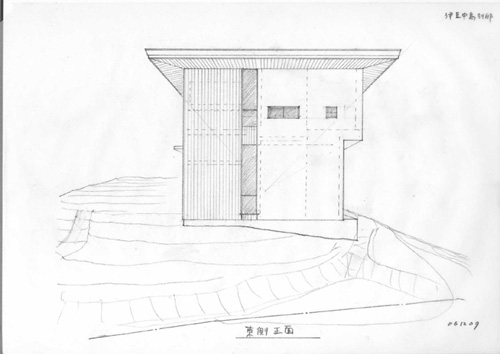

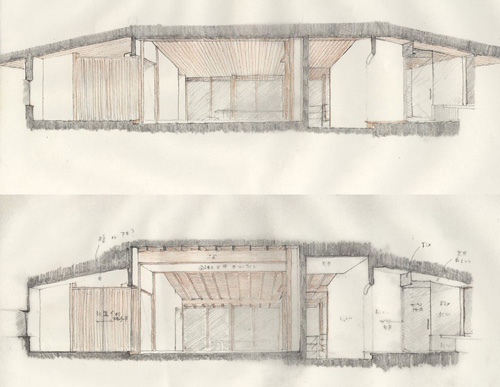

提案１（立断面） |
提案２ |
提案３ |
提案４ |
提案５ |
|
提案６ |
|
|
|
|

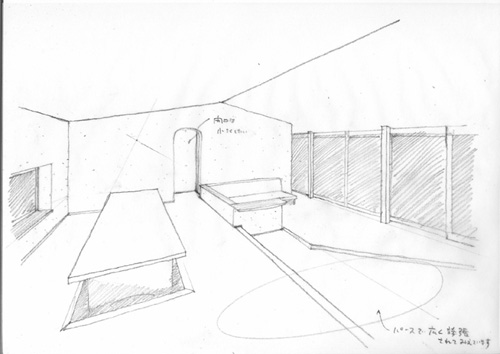

空間の比較（２階） |
|

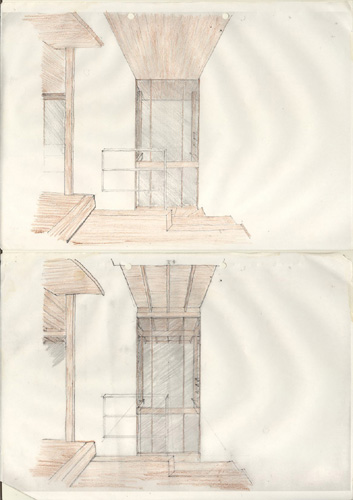

空間の比較（玄関ホール） |
空間の比較（２階ホール） |
空間の比較（２階居間） |
空間の比較（２階居間） |
空間の比較（２階居間） |
空間の比較（２階浴室） |
第２段階 基本設計図 「コントロールキーを押しながら＋キー」（ｍａｃはコントロールキーを押しながら＋キー）で画面全体が拡大します
|

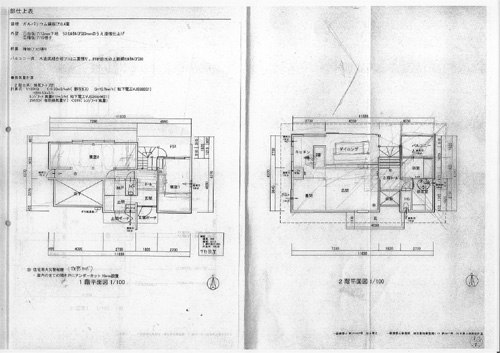

基本設計図とは前段のスケッチ・イメージパース・模型等でスタディした内容を具体的にまとめ1/100程度の縮尺で表現したものです。規模や仕様の概要が示され、工事費略概算ができる図面で、着工の許可を得るため役所に申請する図面（確認申請図書）までを含みます。別の言い方をすると工事をするために最低限必要な図面と考えられますが、細部が読みとれないため、工事費見積もり明細の根拠図とはなり得ません。この段階で工事契約、着工と進んでしまうことで、工事中に施工者・建築主・設計者三者の思い違い等トラブルのもとになることがあるようです。細部を表現する図面としては、次の段階の実施設計図が必要です。
成果品としての順番で示したので、実施設計の前段階のような説明ですが、実際の設計事務所の業務では基本・実施両設計検討は同時に始まり並行して進み、ほぼ同時期に終了するのが普通です。 |
|

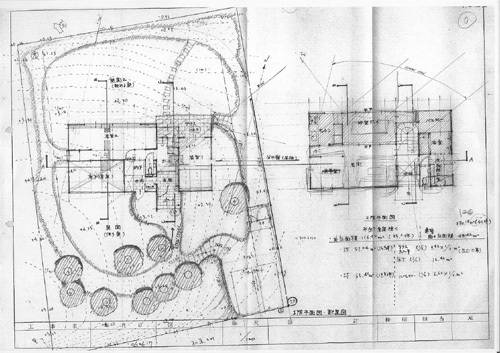

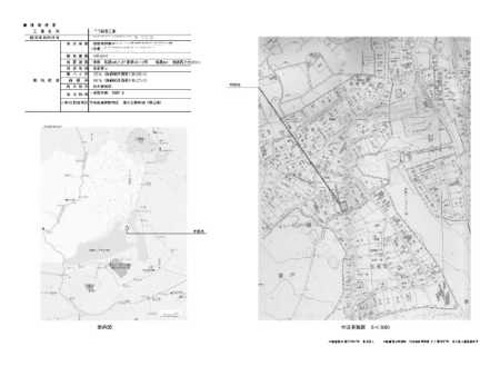

建築概要・案内図 |

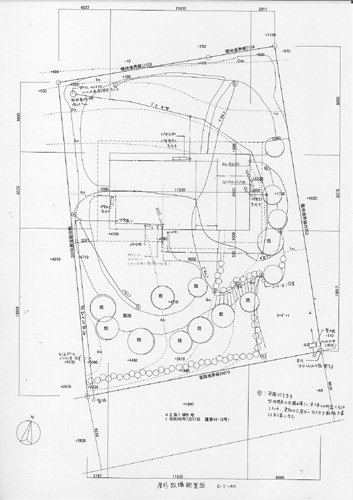

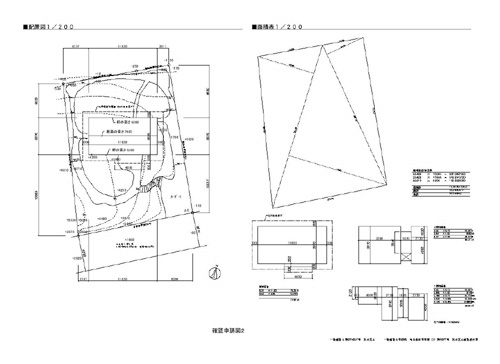

配置図・面積表 |

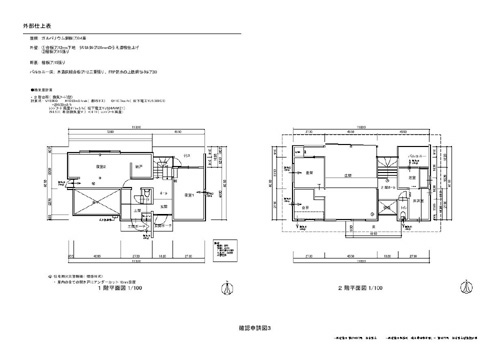

平面図 |

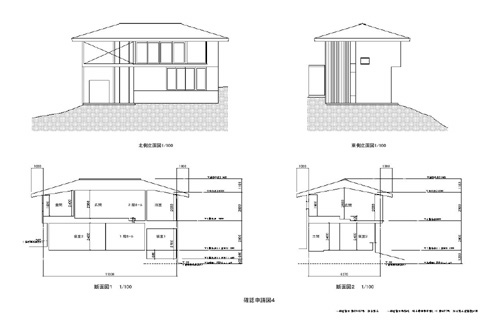

立断面図 |

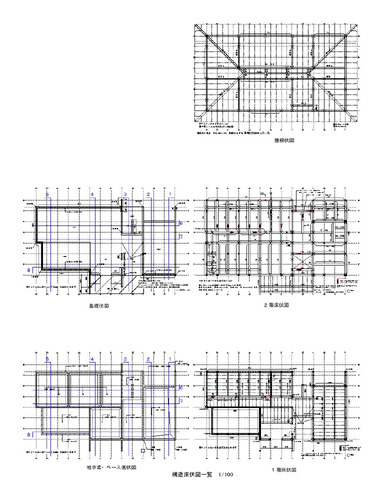

基礎・床・小屋伏図 |

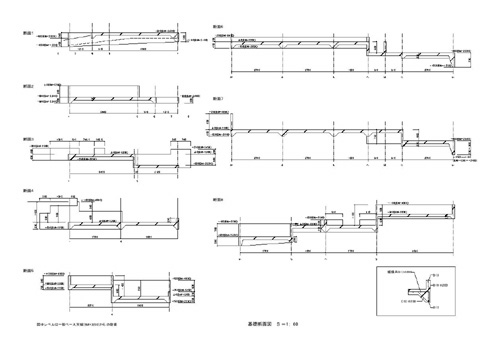

基礎断面・配筋図 |
|
基本設計イメージパース１ |
基本設計イメージパース２ |
基本設計イメージパース３ |
基本設計イメージパース４ |
基本設計イメージパース５ |
|
第３段階 実施設計図 「コントロールキーを押しながら＋キー」（ｍａｃはコントロールキーを押しながら＋キー）で画面全体が拡大します
|
実施設計図は前段の基本設計図では表すことの出来ない細部について、部位に応じて縮尺を1/50〜1/10まで拡大して表現する図面です。より詳細で具体的に設計意図を伝えるため、原寸や文言で明確にすることもあります。床・壁・天井などのあらゆる面が詳細に表され、具体的な位置関係・寸法はもちろん、扉につくツマミや丁番一つまで数量や仕様が表されます。また、仕上げや構造などの様々な部材の相互関係が断面に表されます。そのようにして施工者との工事契約のもとの図面となり、見積もり明細の根拠となります。契約やその後の工事を正確・スムーズに行うため設計事務所としての重要な業務となります。建て主さんにとってはわかりにくい図面もあるので、スケッチパースなどでも表現して空間イメージを共有していきます。 |
|

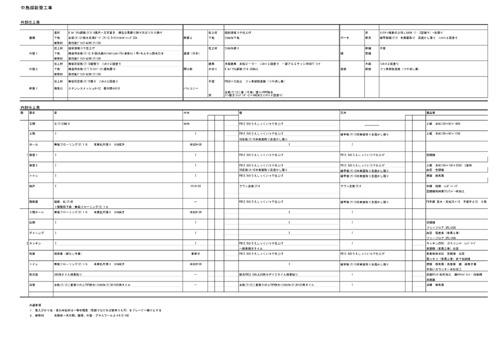

仕上表 |

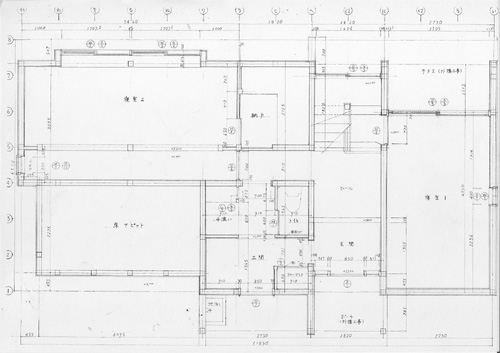

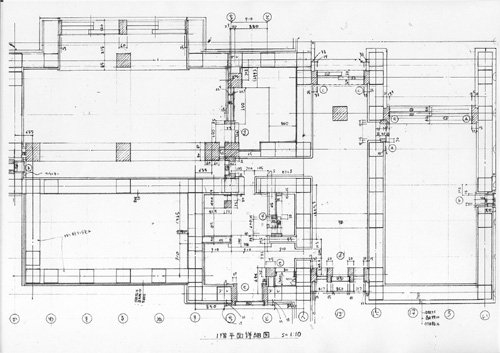

１階平面詳細図 |

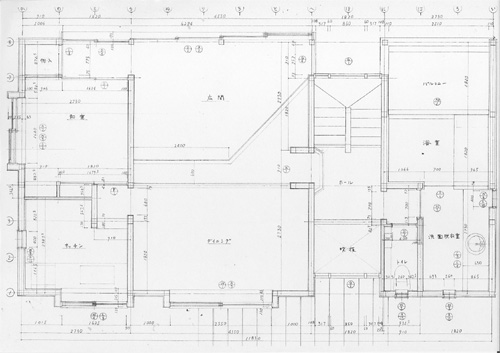

２階平面詳細図 |

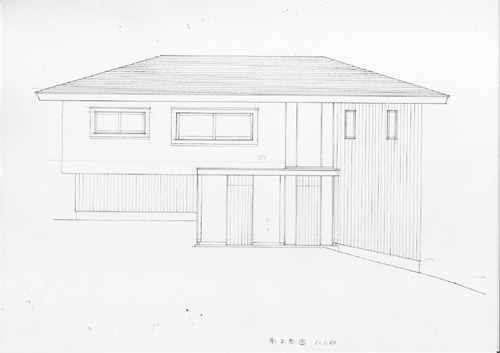

南立面図 |

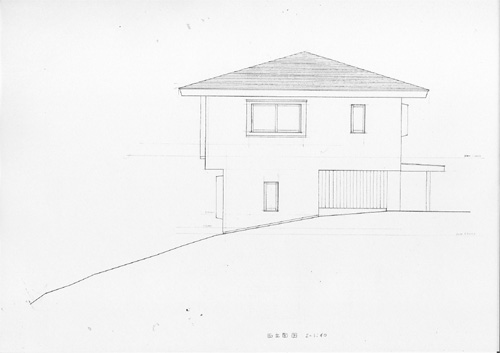

西立面図 |

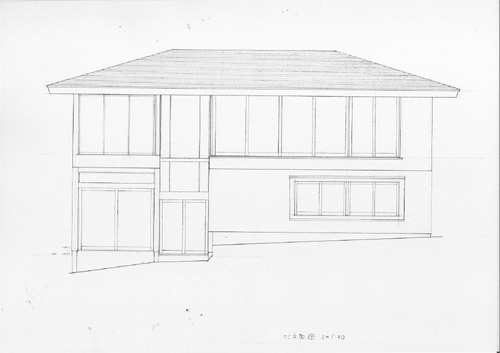

北立面図 |
|

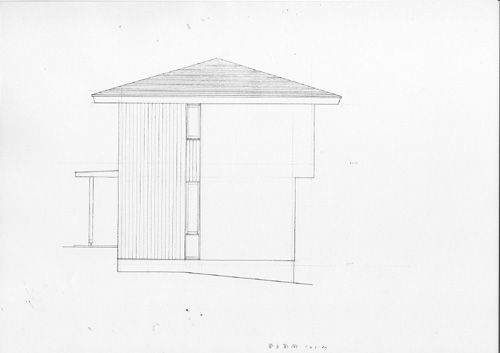

東立面図 |

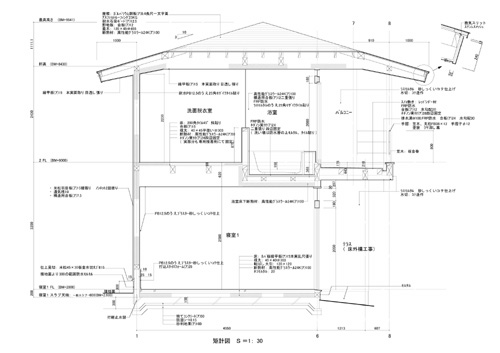

矩計図 |

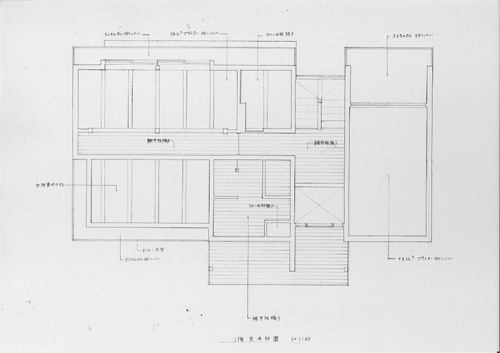

１階天井伏図 |

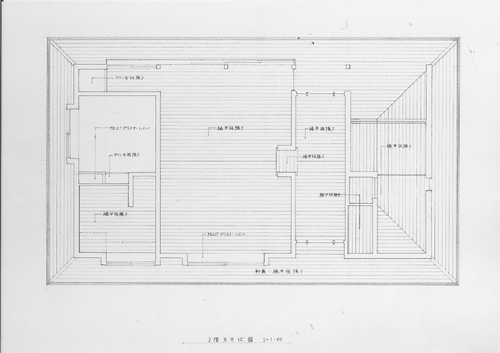

２階天井伏図 |

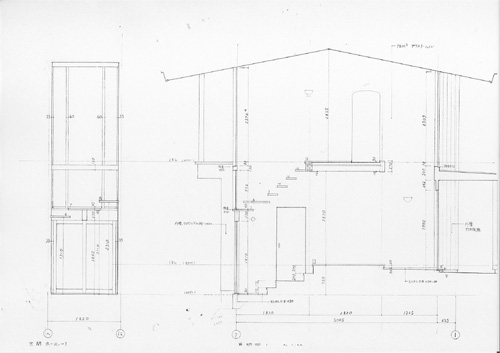

展開図１ |

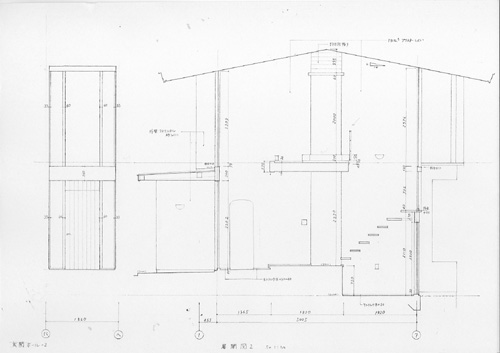

展開図２ |
|
展開図３ |

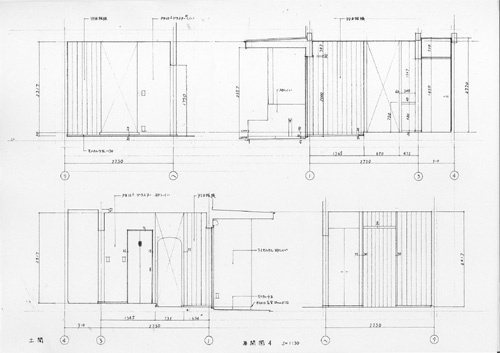

展開図４ |

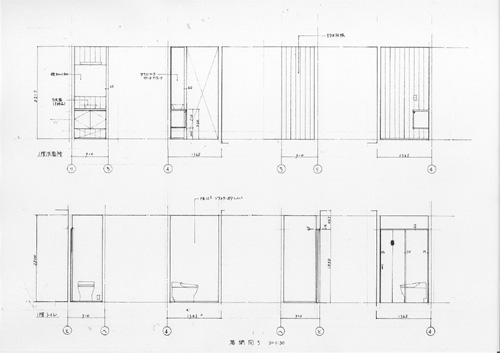

展開図５ |

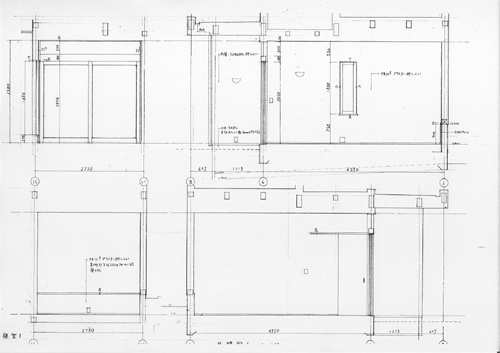

展開図６ |

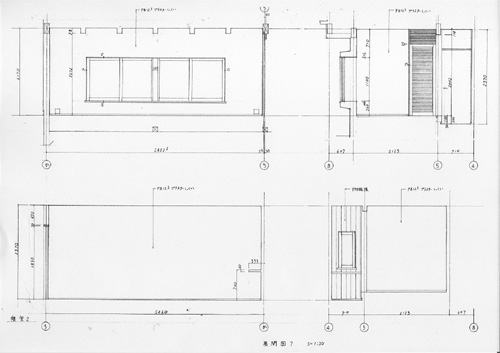

展開図７ |

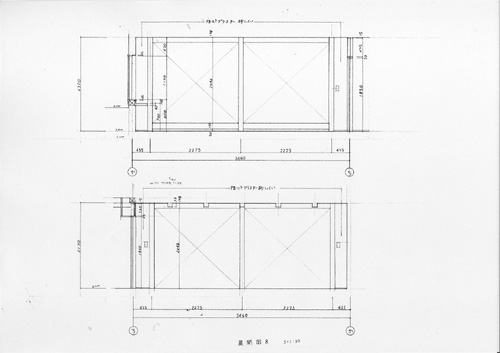

展開図８ |
|

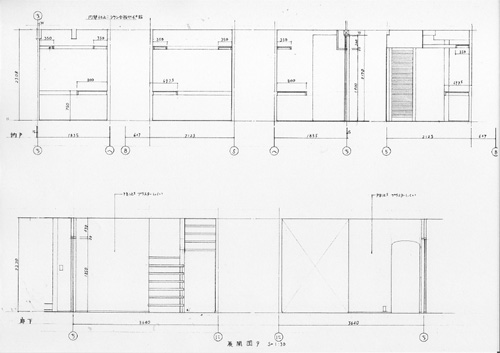

展開図９ |

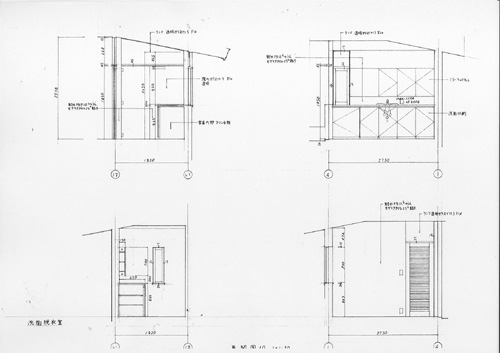

展開図１０ |

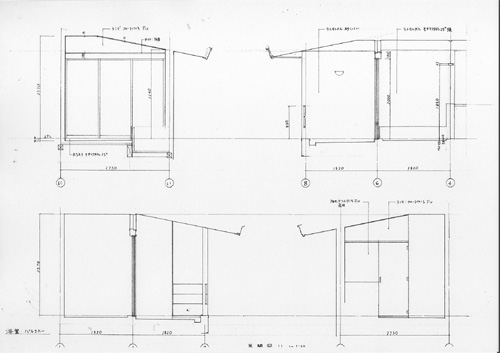

展開図１１１ |

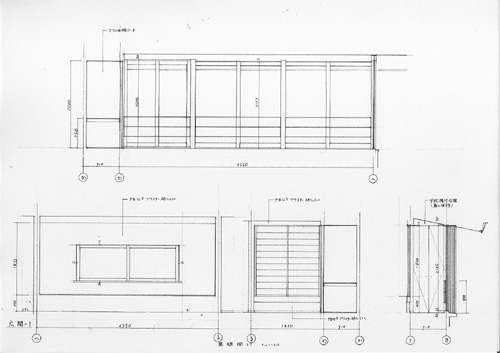

展開図１２ |

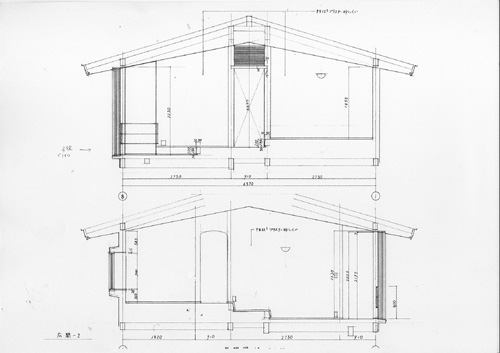

展開図１３ |

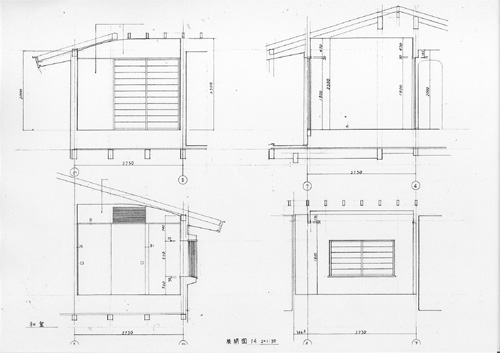

展開図１４ |
|

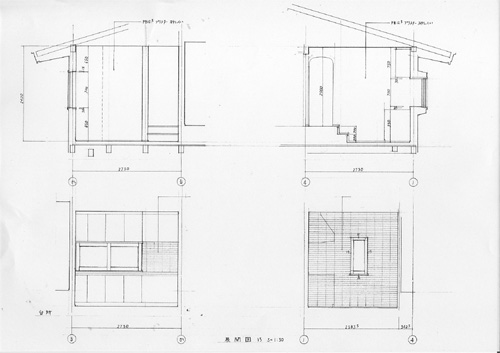

展開図１５ |

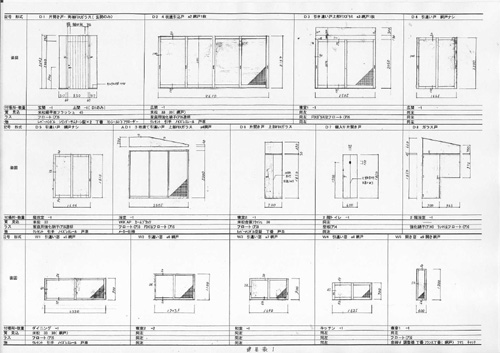

建具表１ |

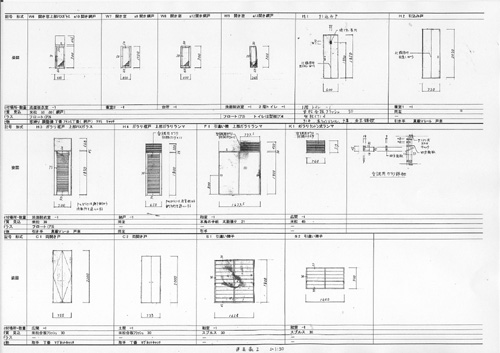

建具表２ |

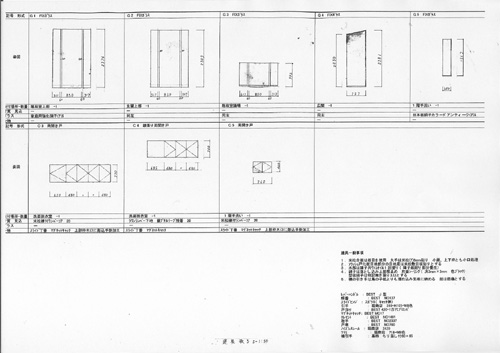

建具表３ |

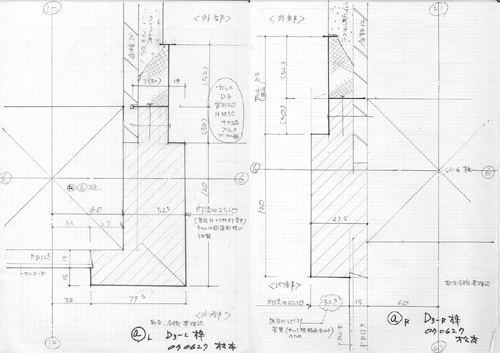

１階枠詳細図 |

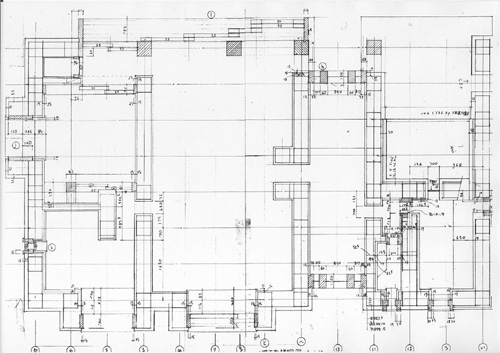

２階枠詳細図 |
|

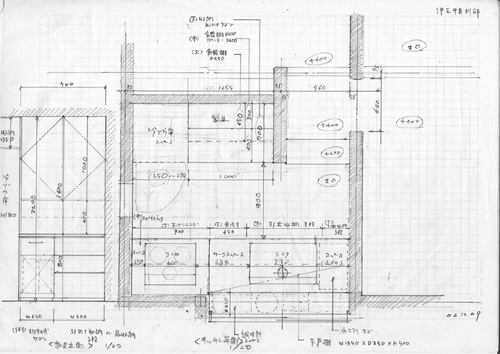

キッチン詳細図 |

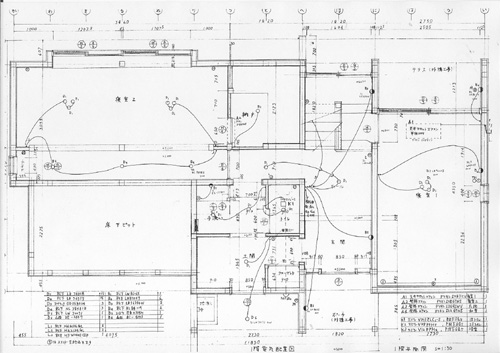

１階電気配置図 |

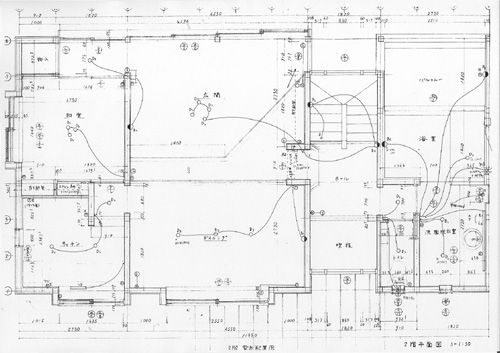

２階電気配置図 |

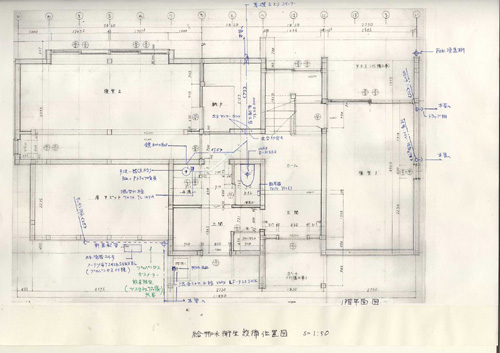

１階給排水衛生設備図 |

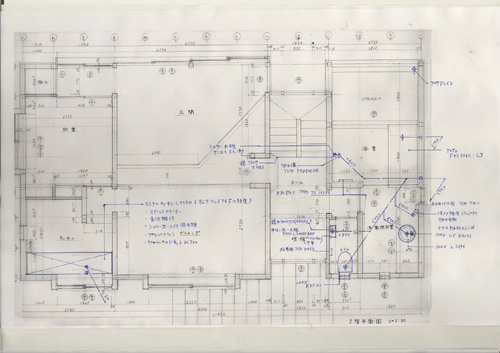

２階給排水衛生設備図 |
屋外設備図 |
|

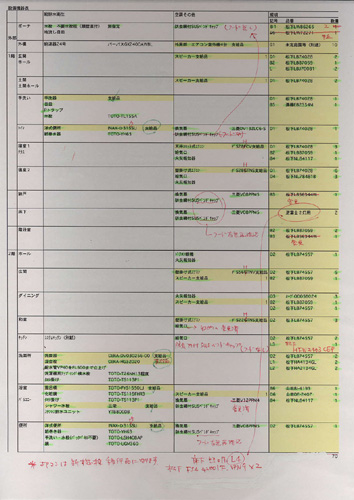

設備機器リスト |
断面詳細図１（玄関庇） |
断面詳細図２（玄関ホール） |

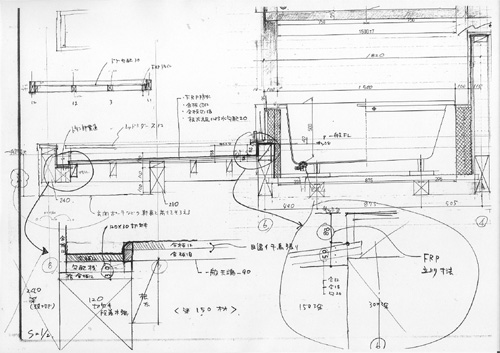

断面詳細図３（２階ハ゛ルコニー浴室） |

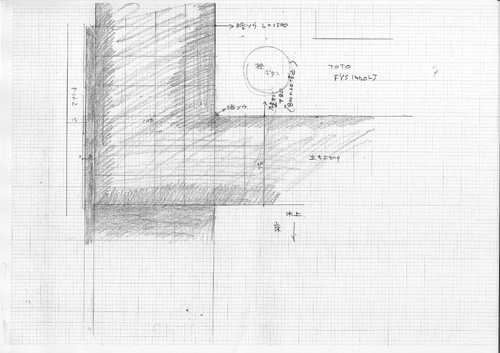

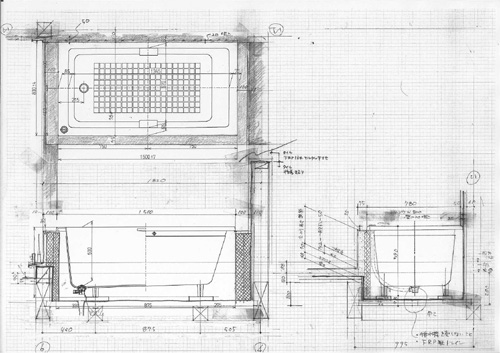

特別詳細図１（在来浴室） |

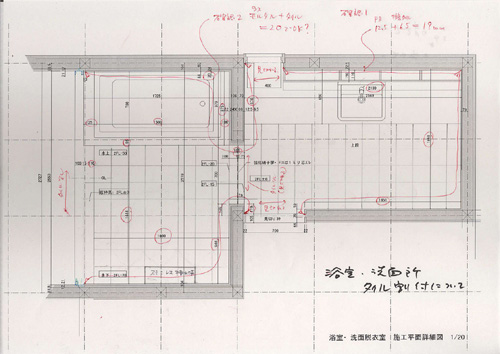

特別詳細図２（浴室タイル割付） |

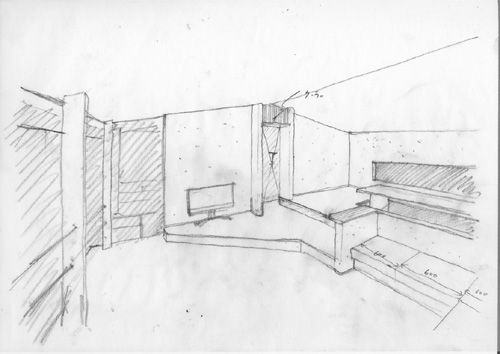

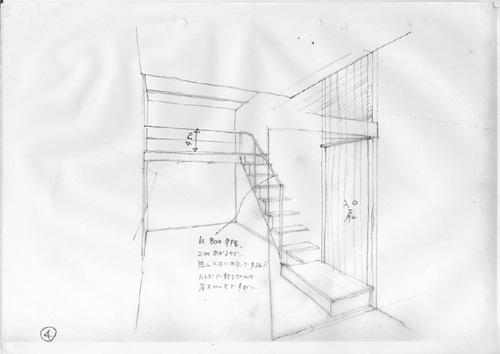

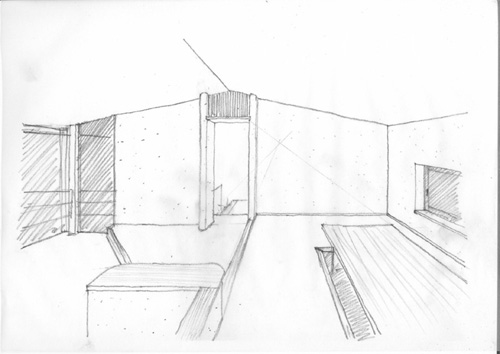

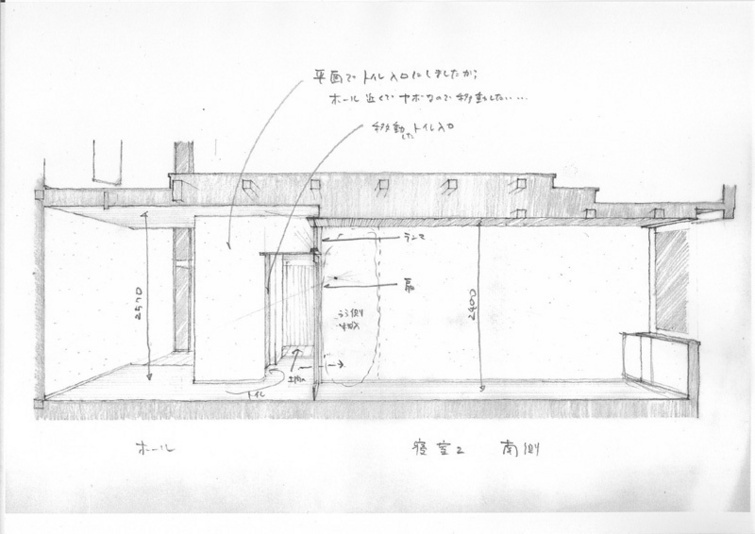

平面を確認するスケッチパース 「コントロールキーを押しながら＋キー」（ｍａｃはコントロールキーを押しながら＋キー）で画面全体が拡大します
|
|
|
|
|
|
|
|

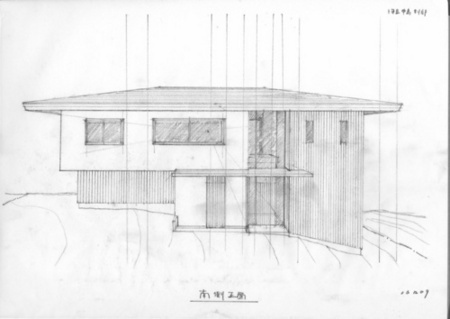

南外観 |

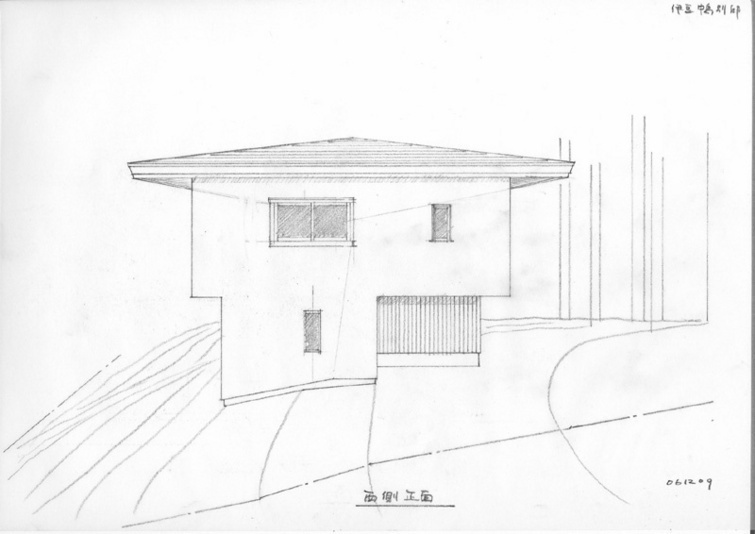

西外観 |

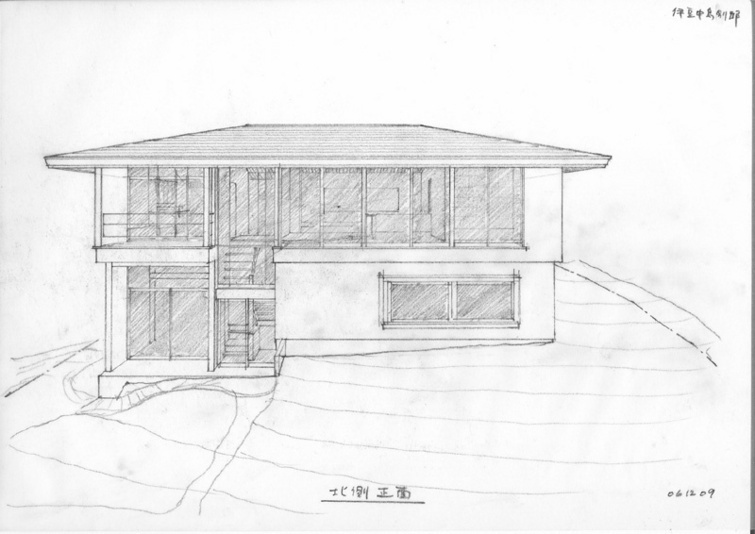

北外観 |
東外観 |

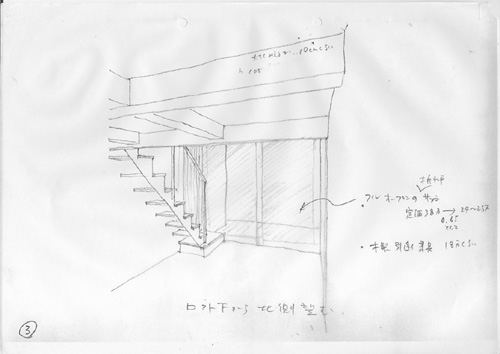

階段室北側 |

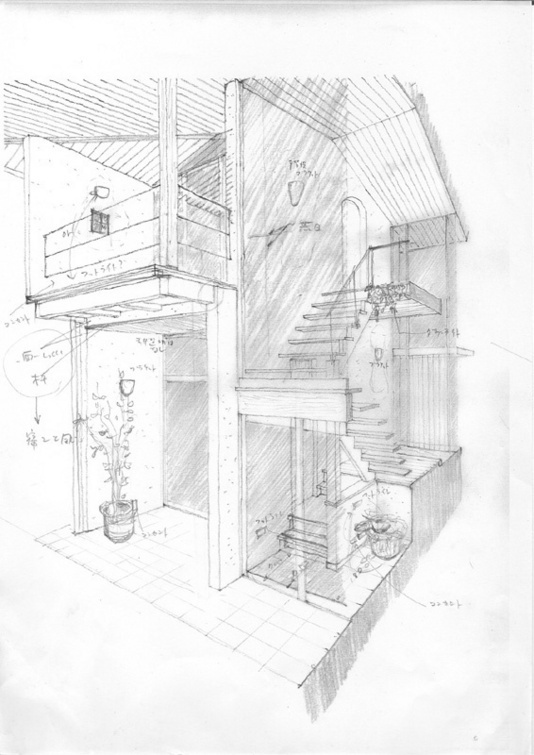

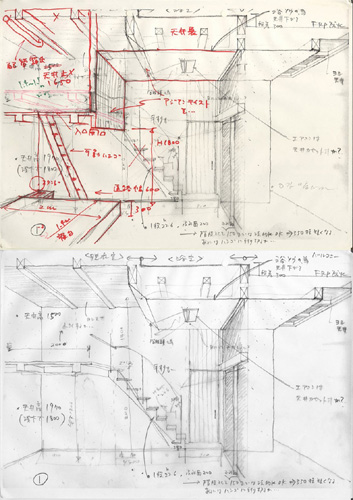

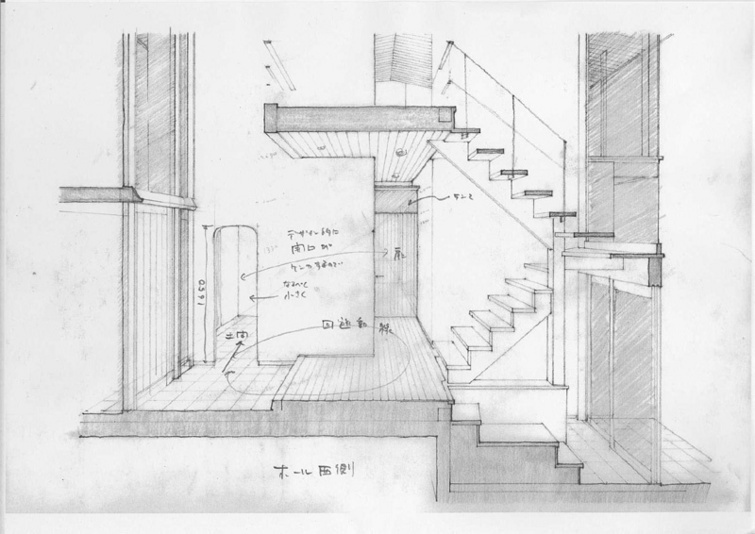

玄関・ホール・階段室 |
|

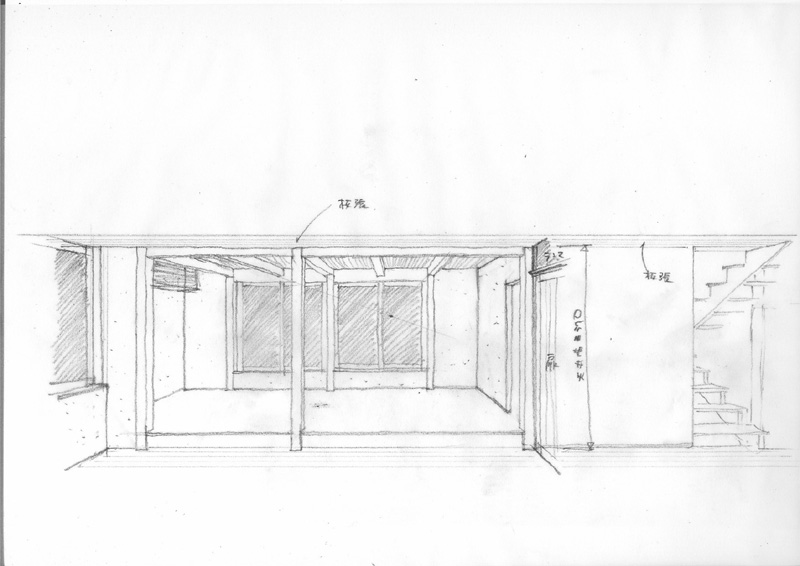

ゲストルーム１ |
ゲストルーム２ |
ゲストルーム３ |
ゲストルーム４ |
ゲストルーム５ |
ゲストルーム６ |
|
ゲストルーム７ |

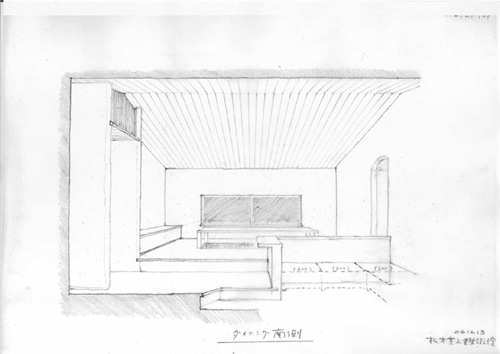

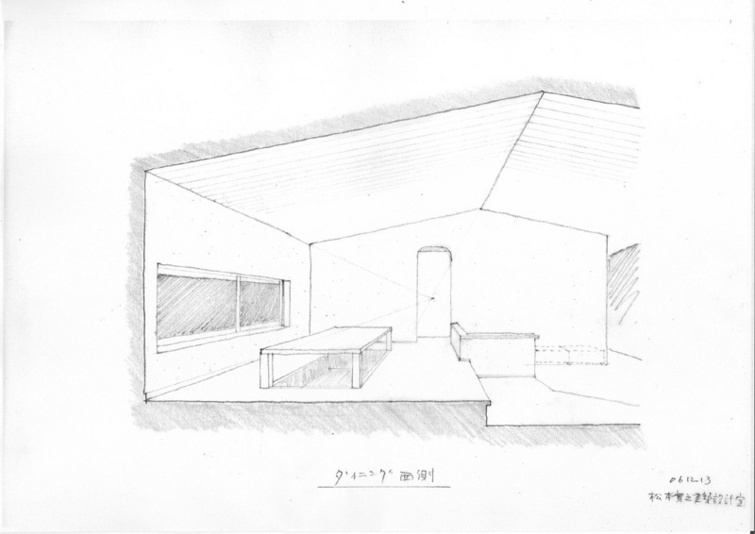

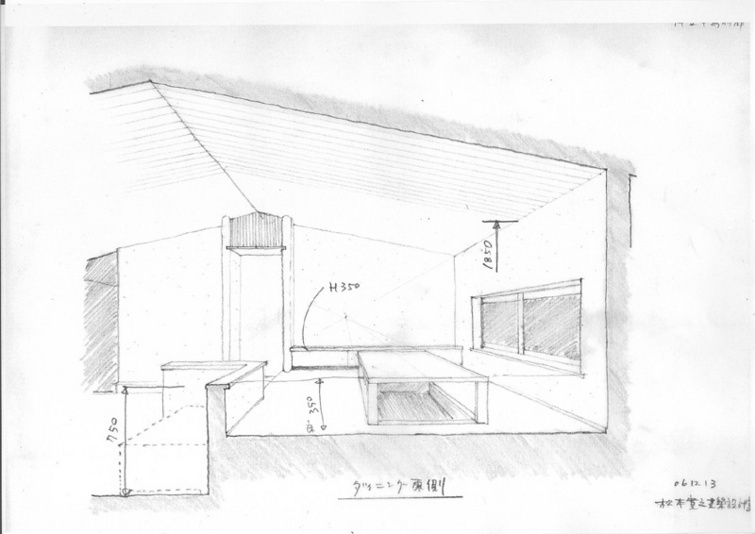

リビングダイニング１ |
リビングダイニング２ |

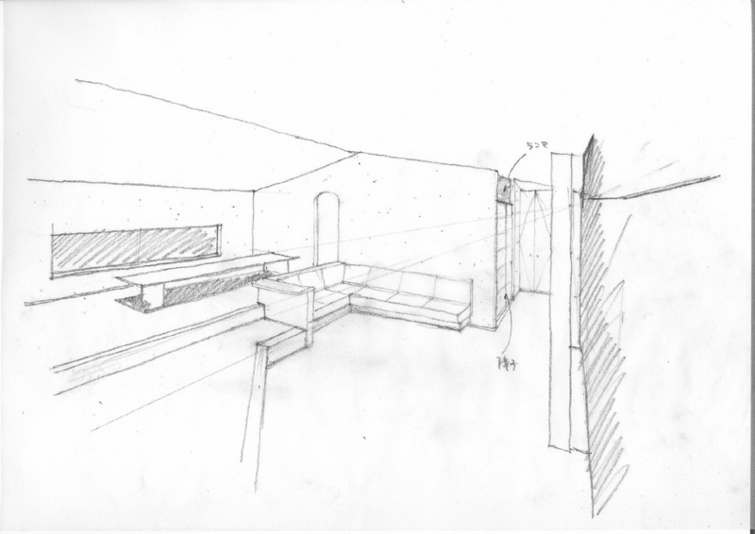

リビングダイニング３ |
リビングダイニング４ |
リビングダイニング５ |
|
リビングダイニング６ |
リビングダイニング７ |

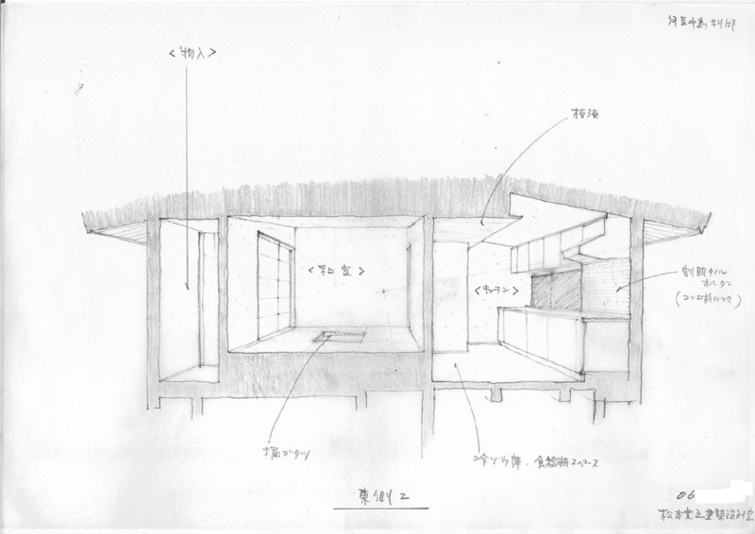

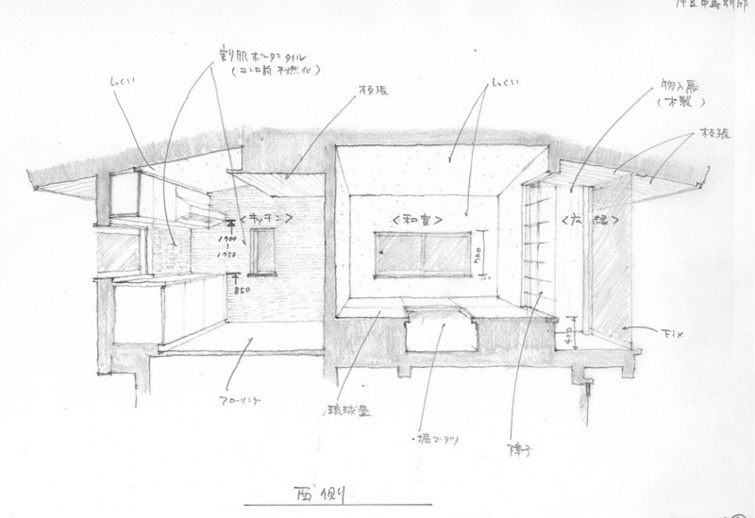

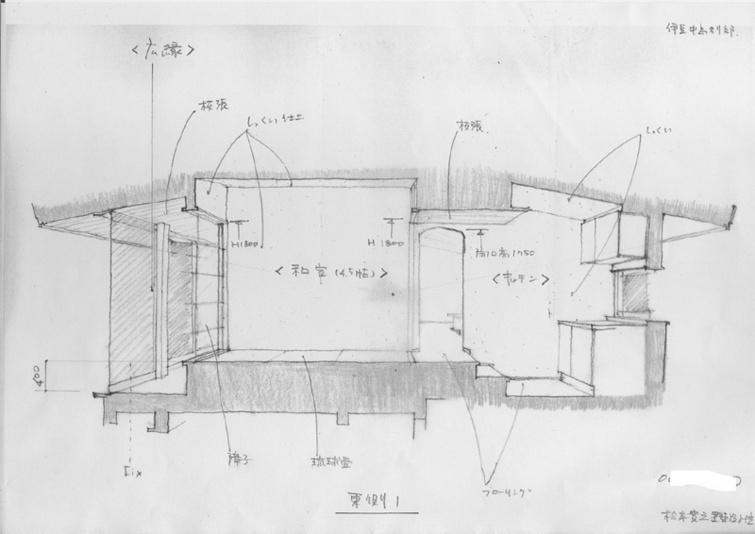

キッチン・和室・広縁１ |
キッチン・和室・広縁２ |
キッチン・和室・広縁３ |

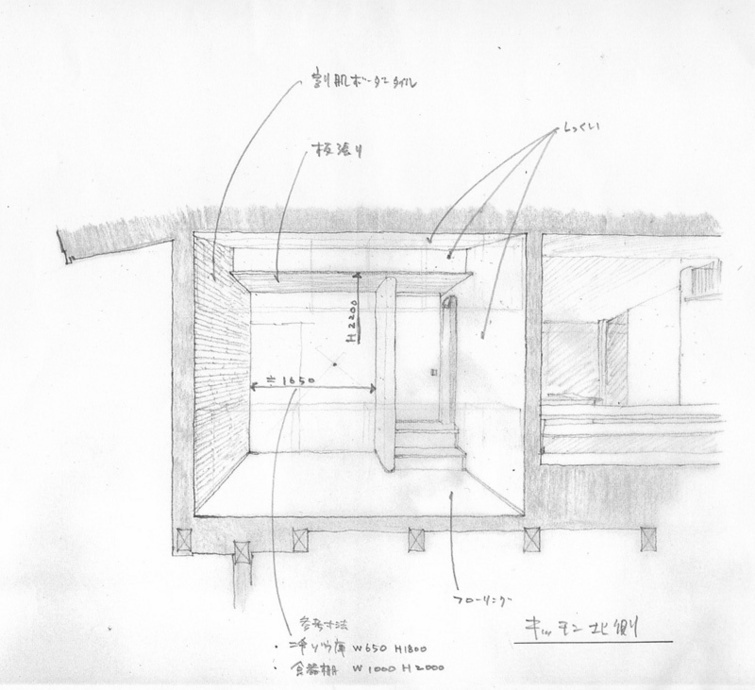

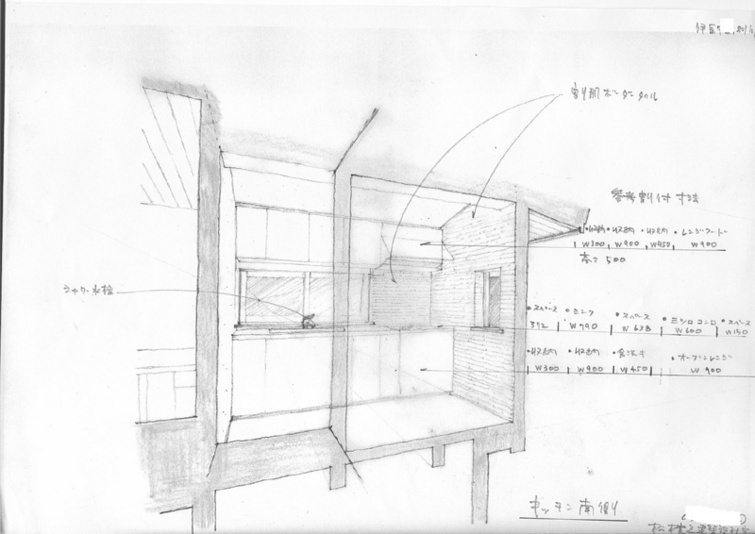

キッチン１ |
|
キッチン２ |

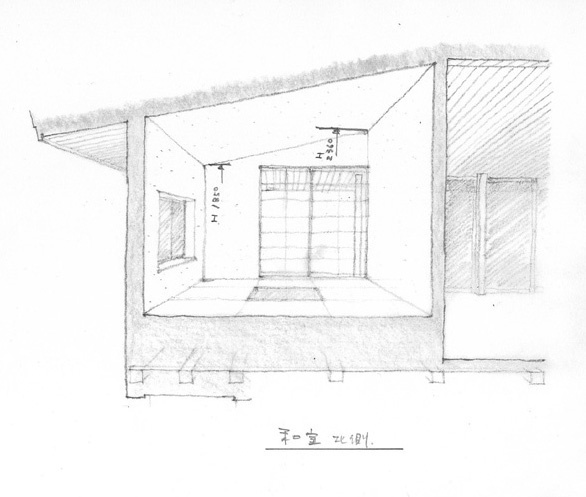

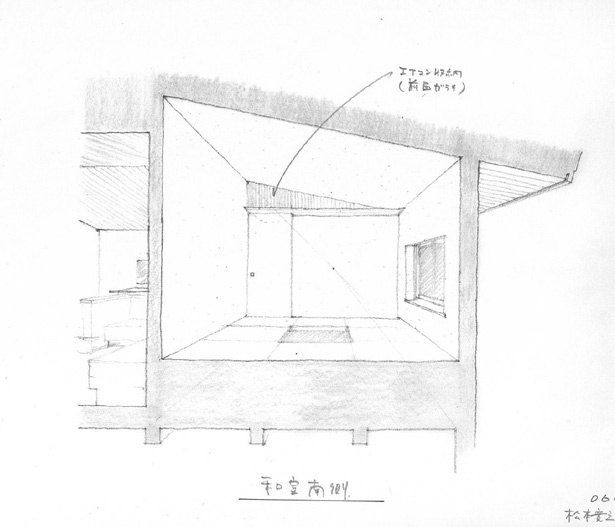

和室１ |
和室２ |

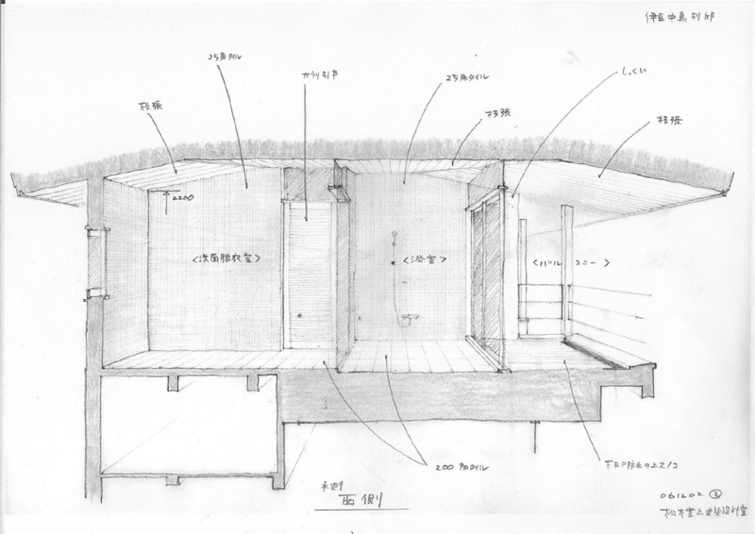

ハ゛ルコニー・浴室・洗面脱衣室１ |
ハ゛ルコニー・浴室・洗面脱衣室２ |

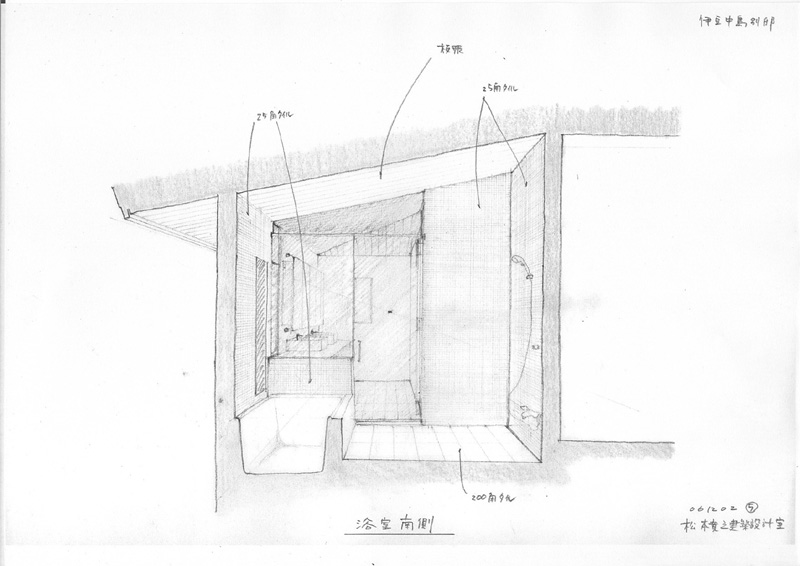

浴室１ |
|
浴室２ |

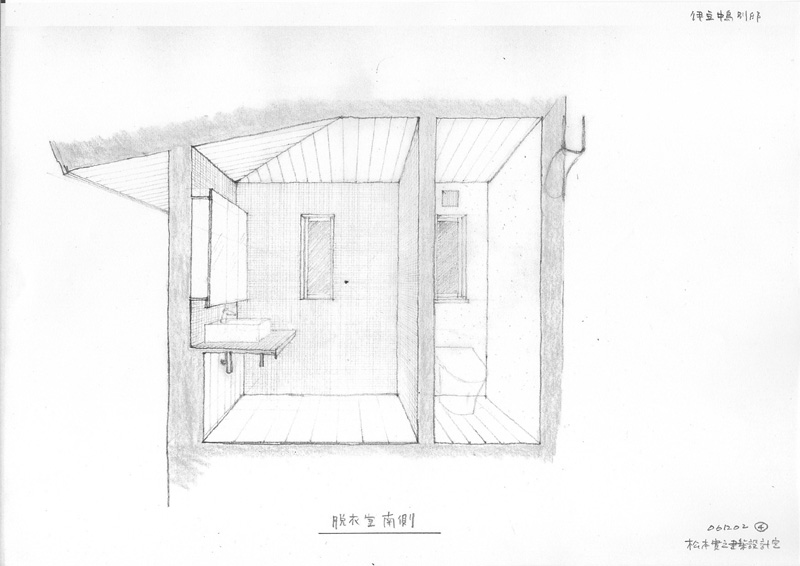

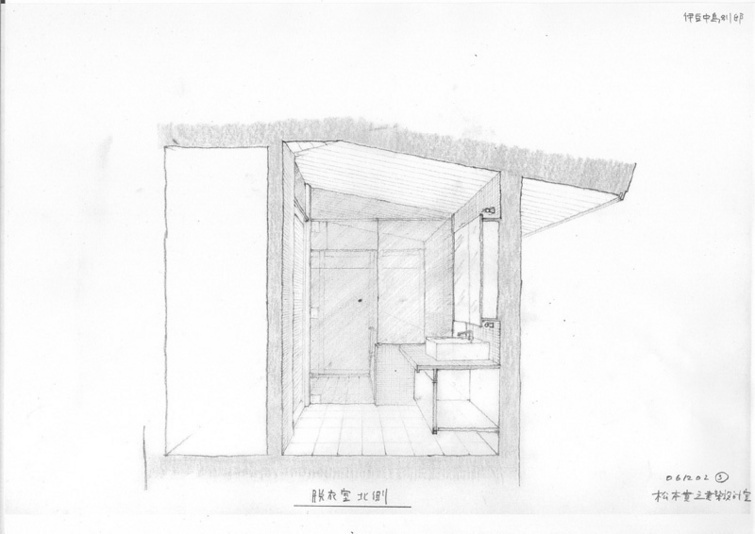

洗面脱衣室 |

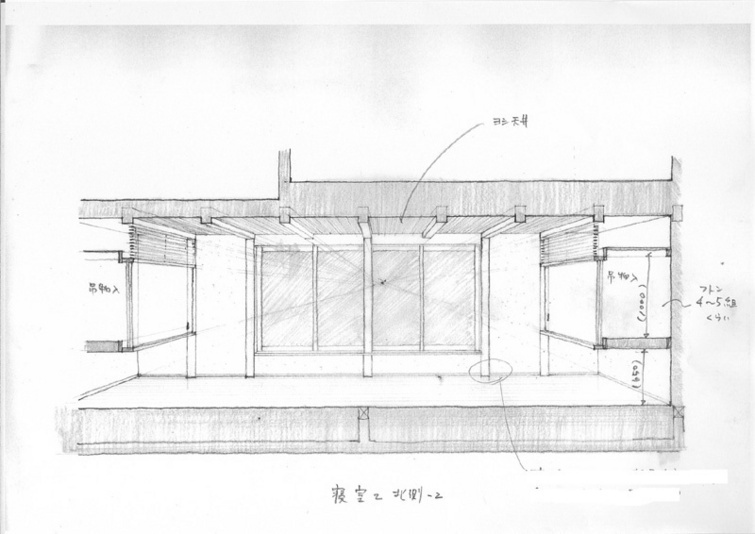

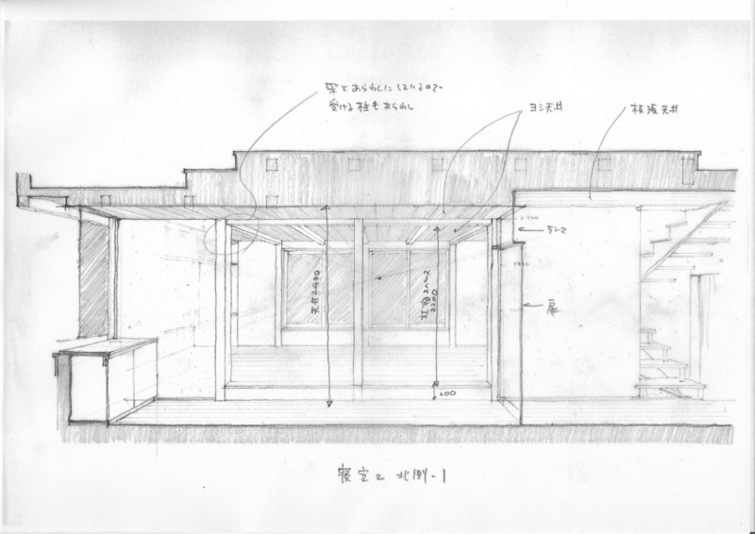

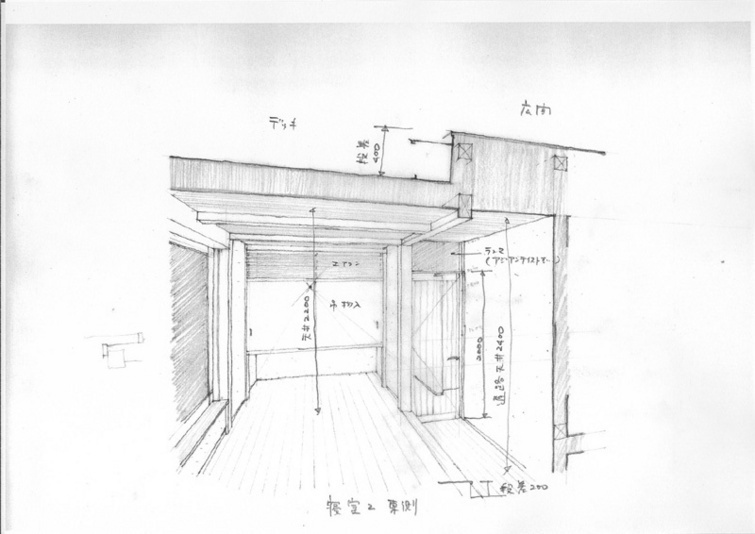

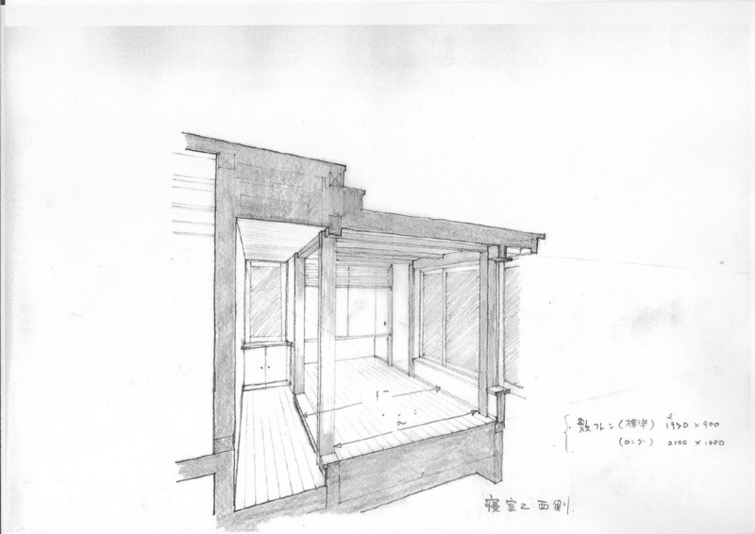

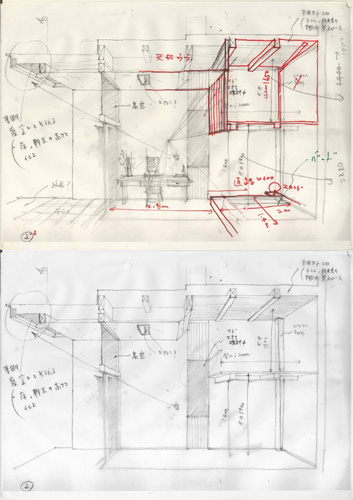

主寝室１ |
主寝室２ |
主寝室３ |
主寝室４ |

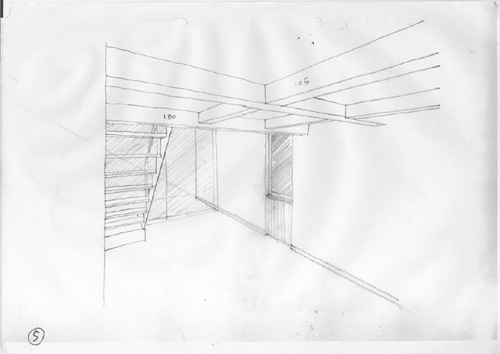

主寝室５ |

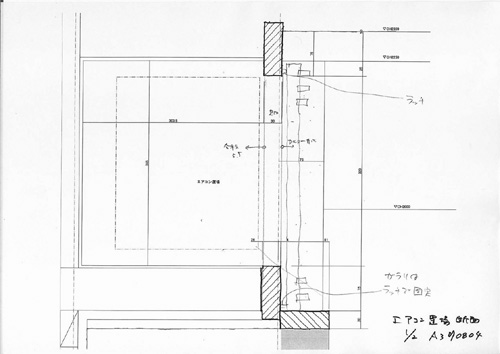

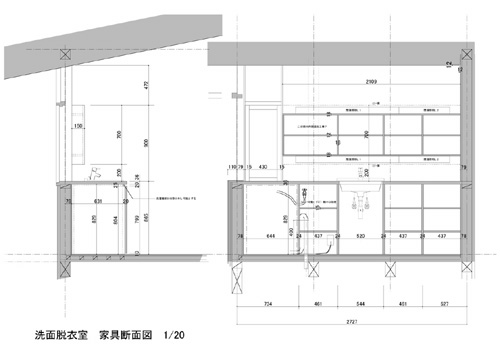

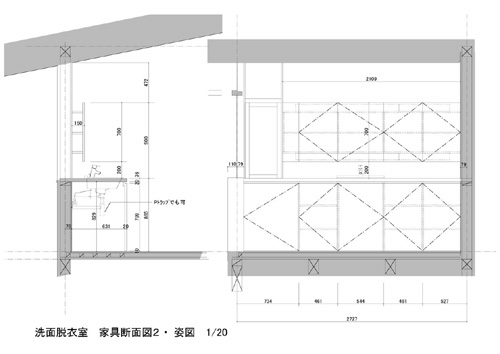

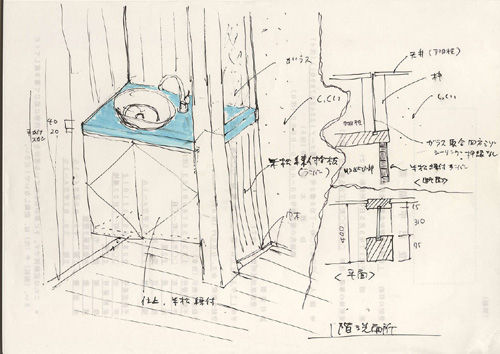

第４段階 現場指示図 「コントロールキーを押しながら＋キー」（ｍａｃはコントロールキーを押しながら＋キー）で画面全体が拡大します
|

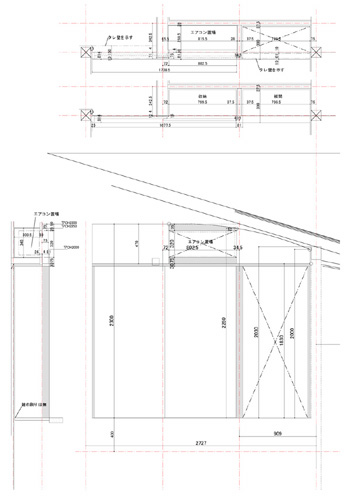

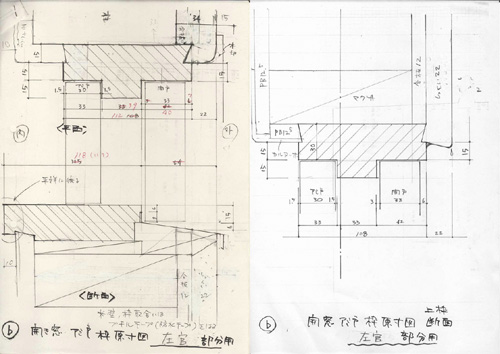

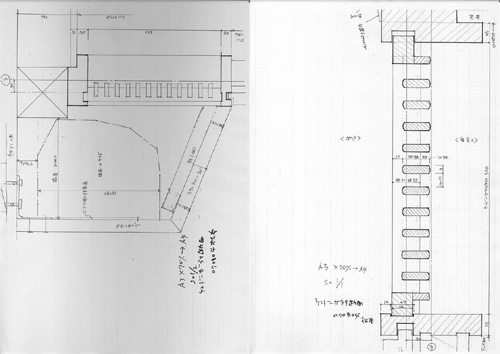

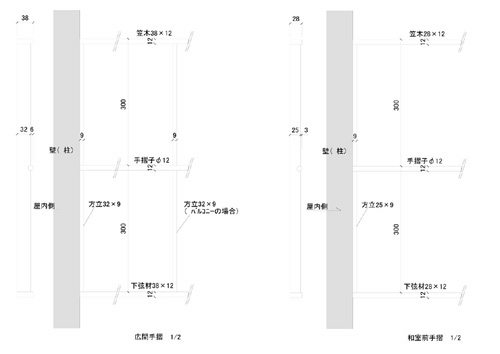

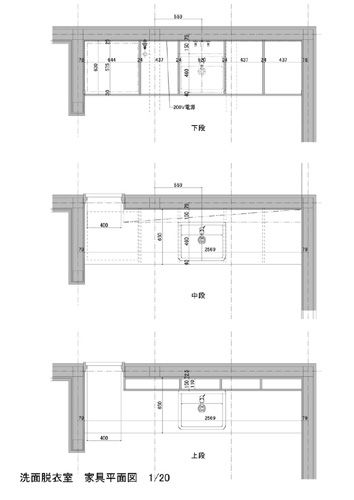

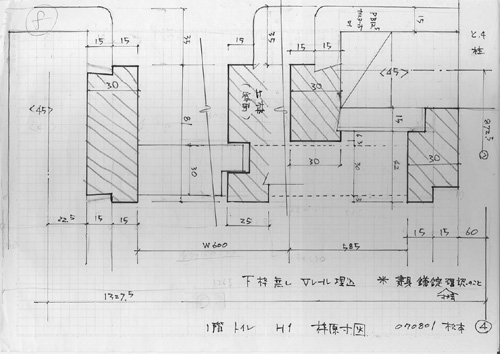

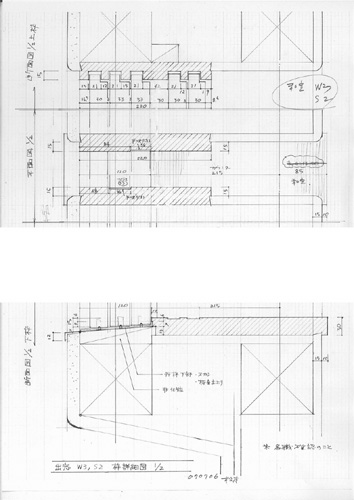

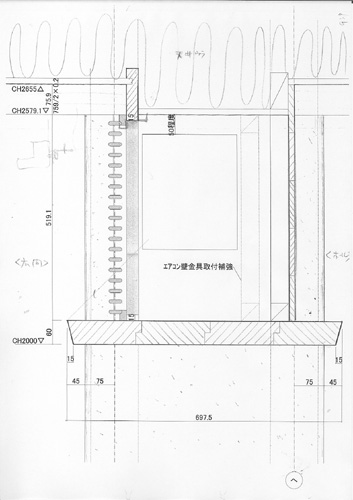

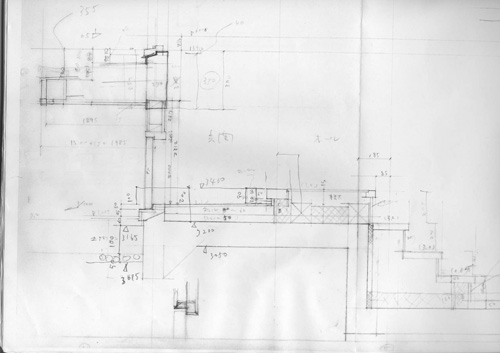

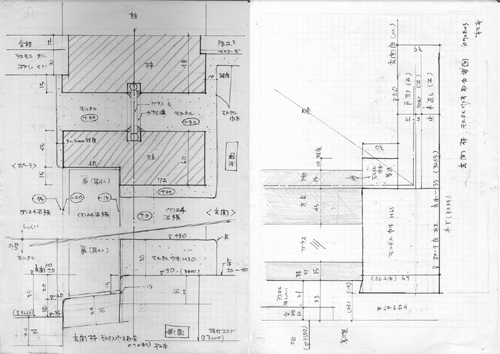

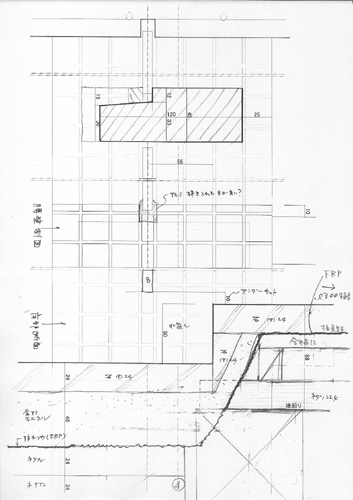

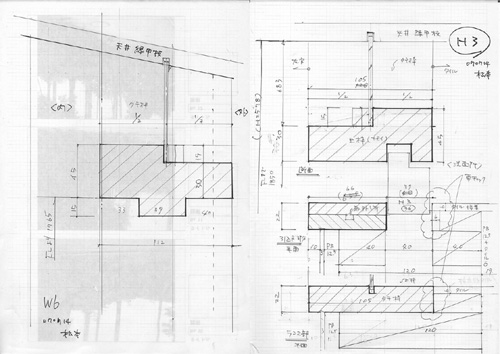

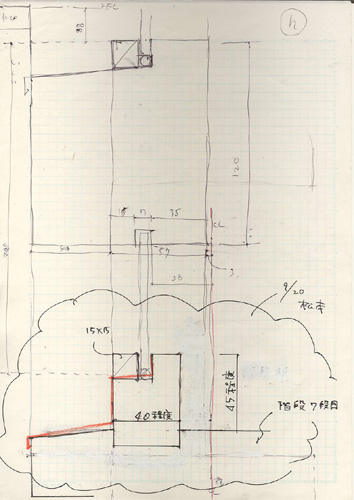

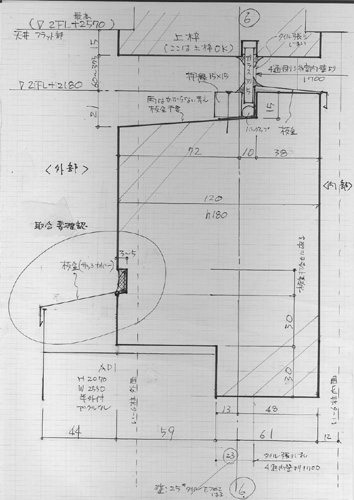

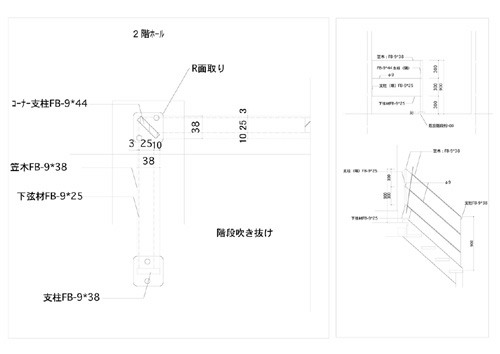

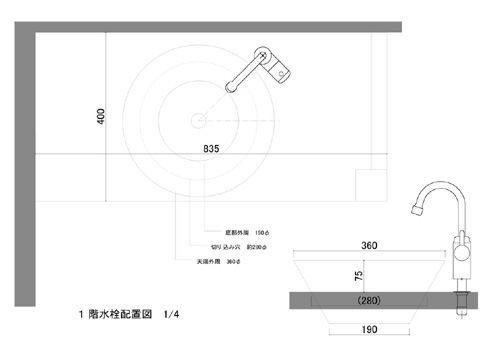

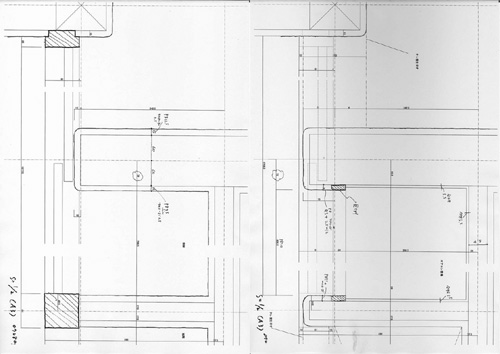

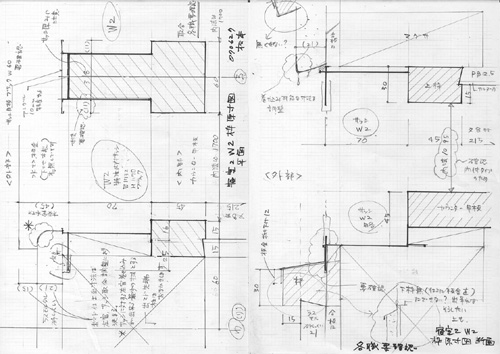

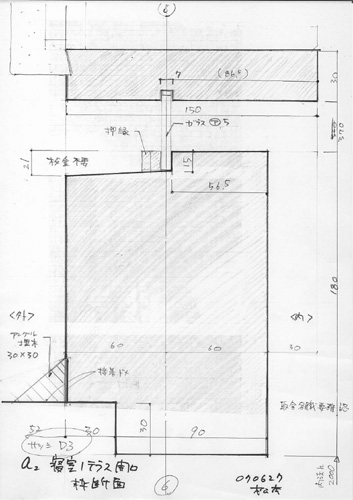

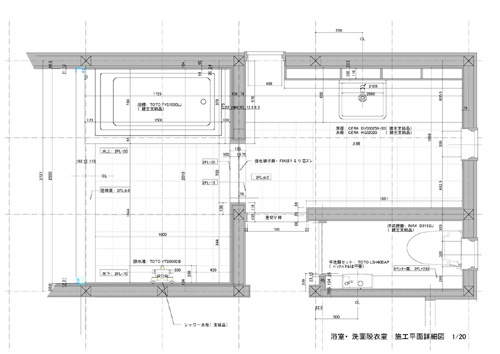

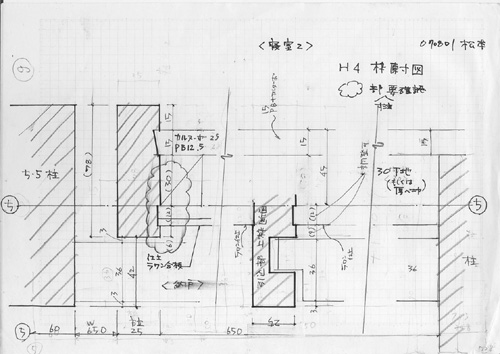

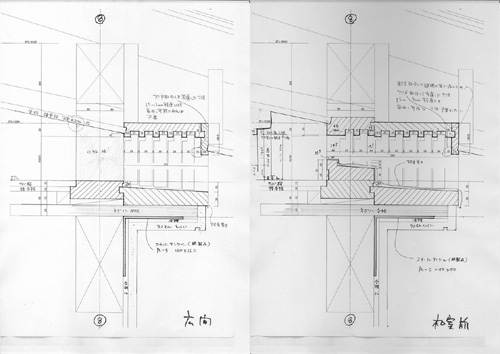

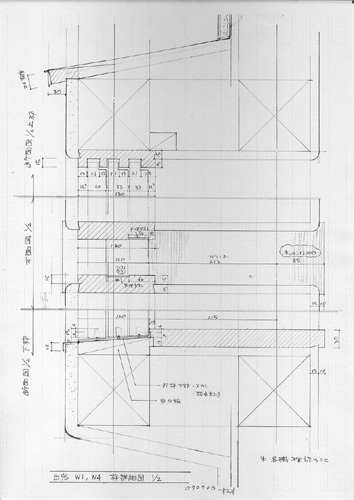

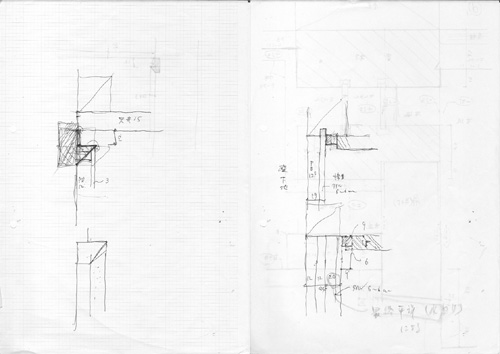

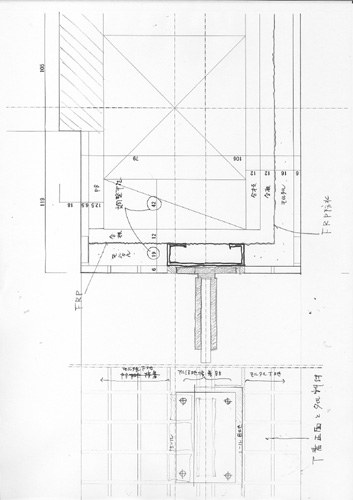

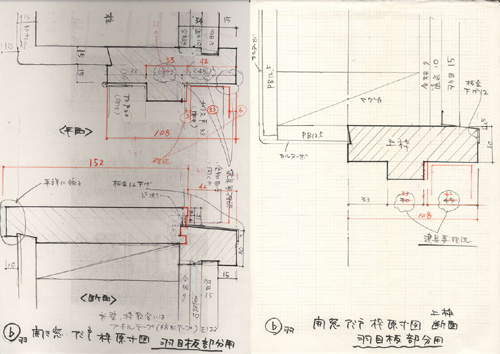

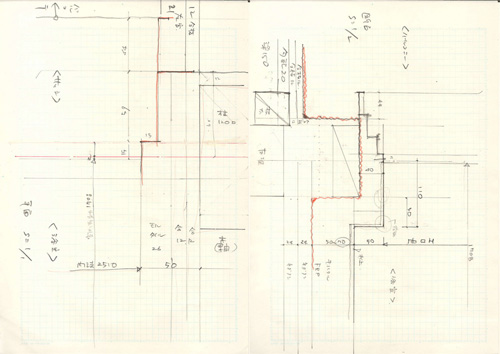

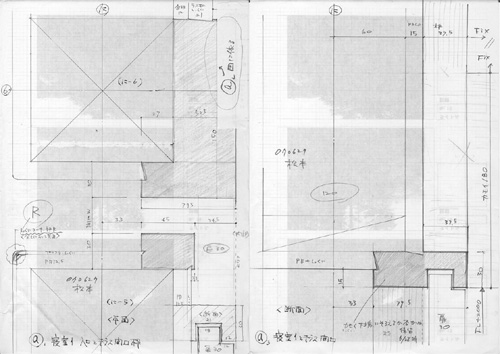

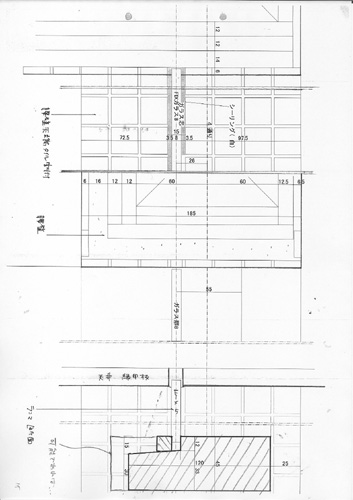

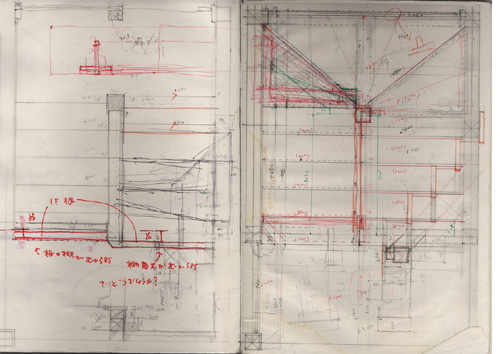

現場施工図や原寸加工図は本来は工事を請け負った施工者が、実施設計をふまえて施工するために、現場の進行を管理する中、各職方と打ち合わせと調整をしながら製作するものです。図面は設計監理者の承認を受けたのち施工にかかります。当事務所ではこれらの図面を工事監理業務の中で状況に応じて、現場指示図として作図しています。 |
|
 |
|
|
|
|
|
|
 |
|
 |
|
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
